Przegląd:
Trójfazowe transformatory typu suchego to transformatory energetyczne, które nie wykorzystują płynnych pożywek izolacyjnych (takich jak olej), zapewniając bezpieczną i przyjazną dla środowiska alternatywę dla transformatorów immerowanych oleju. Transformatory typu suchego wykorzystują materiały powietrzne lub stałe (takie jak żywica epoksydowa) zamiast oleju. Ten projekt znacznie ogranicza ryzyko wycieku i pożaru oleju, co czyni je idealnymi do instalacji w pomieszczeniach w środowiskach komercyjnych, mieszkaniowych i przemysłowych. Transformatory typu suchego mają wysoką niezawodność, niskie wymagania konserwacyjne i możliwość adaptacji do różnych środowisk. Są one coraz bardziej uprzywilejowane przez zrównoważone zastosowania i zajmują ważną pozycję w nowoczesnych systemach elektroenergetycznych.
Podstawowa struktura i zasada pracy:
Skład struktury rdzenia

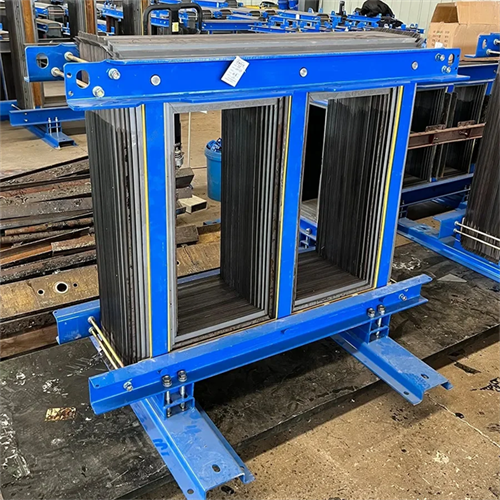

Rdzeń: Wykonane z wysokiej magnetycznej przepuszczalności krzemowych arkuszy stali, aby zminimalizować straty prądu wirowego i zapewnić wydajne transfer strumienia magnetycznego.
Uzwojenie: uzwojenia wysokiego napięcia i niskiego napięcia są kapsułkowane żywicą epoksydową lub innymi stałymi materiałami izolacyjnymi w celu zwiększenia trwałości i odporności na czynniki środowiskowe. Zwykle stosuje się przewody aluminiowe lub miedziane.

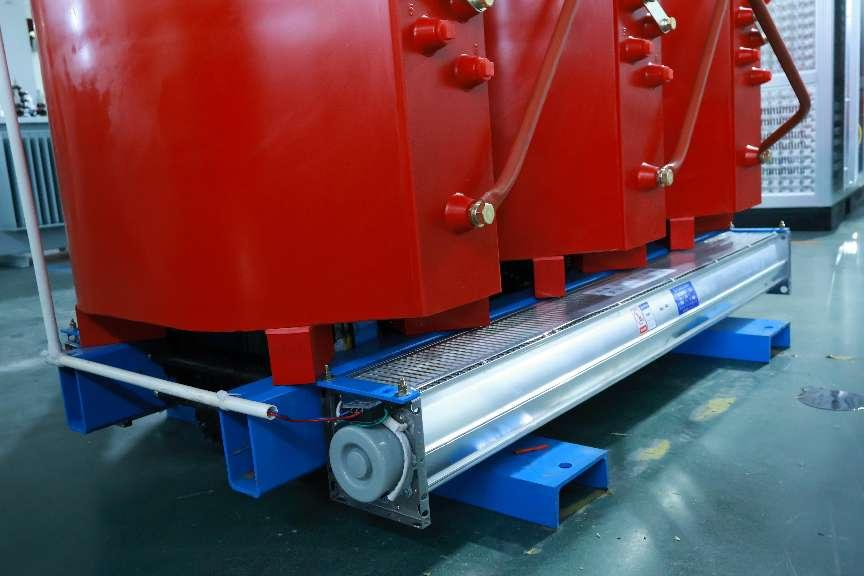

System chłodzenia: polegaj na naturalnej konwekcji (AN) lub przymusowym chłodzeniu powietrza (AF) przez wentylatory. Naturalne chłodzenie powietrza (AN): opiera się na naturalnej konwekcji powietrza w celu rozproszenia ciepła, z prostą strukturą i niskim hałasem. Wymuszone chłodzenie powietrza (AF): Przyspiesza przepływ powietrza przez wbudowany wentylator, poprawia wydajność rozpraszania ciepła i umożliwia krótkoterminową obsługę przeciążenia. Niektóre projekty wykorzystują materiały oporne na ciepło do sterowania ciepłem.
Obudowa ochronna: wytrzymała obudowa wykonana ze stali nierdzewnej lub powlekanego metalu chroni wewnętrzne elementy przed kurzem, wilgocią i uszkodzeniem mechanicznym.
Zasada pracy:
Podstawowa zasada pracy transformatorów typu suchego opiera się na prawie indukcji elektromagnetycznej Faradaya. Podczas naprzemiennego prądu przechodzi przez uzwojenie pierwotne (cewka pierwotna) transformatora, w żelaznym rdzeniu wytwarza się naprzemienny strumień magnetyczny, który z kolei indukuje siłę elektromotoryczną (napięcie) w uzwojeniu wtórnym (cewka wtórna). Poprzez regulację stosunku zakrętu pierwotnego do uzwojenia wtórnego, napięcie można zwiększyć (zwiększone) lub zmniejszyć (ustępowane).
Główne funkcje techniczne:
Fireproof: wyposażony w wysokiej jakości materiały izolacyjne w celu wyeliminowania zagrożeń pożarowych, jest bardzo odpowiedni dla centrów komercyjnych lub środowisk o dużym ruchu.
Niskie konserwacja: nie jest wymagane testowanie oleju ani monitorowanie upływu, co zmniejsza koszty operacyjne.
Zdolność do adaptacji środowiskowej: odporna na wilgoć, kurz i chemikalia, odpowiednie na różne trudne warunki.
Efektywność energetyczna: Zaawansowany projekt może osiągnąć do 98% wydajności i niskie straty bez obciążenia.
Kompaktowa konstrukcja: lekka i oszczędna przestrzeń, jest bardzo odpowiednia do instalacji w środowiskach ograniczonych kosmicznych.
Strukturalne formy transformatorów typu suchego:
1. Typ otwarty: Jest to powszechnie używana forma. Jego ciało jest w bezpośrednim kontakcie z atmosferą. Jest odpowiedni do miejsc o stosunkowo wysokiej wilgotności i standardach temperatury. Zasadniczo istnieją dwie metody chłodzenia: samosiężanie powietrza i chłodzenie wiatru.

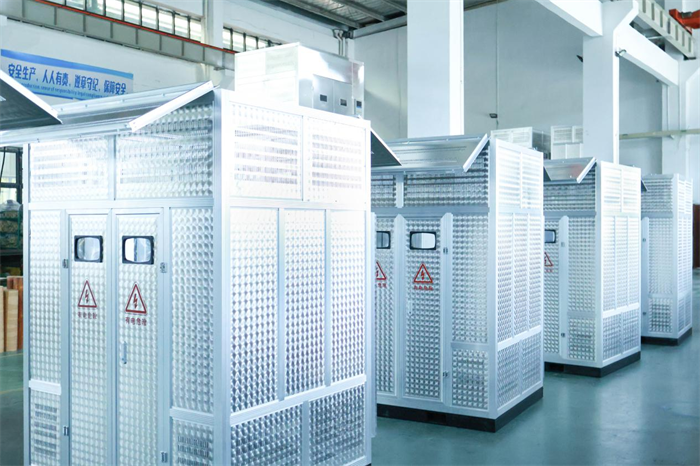

2. Typ zamknięty: Ciało jest w zamkniętej skorupce i nie jest w bezpośrednim kontakcie z atmosferą. Warunki rozpraszania ciepła są słabe. Jest stosowany głównie w górnictwie i należy do typu odpornego na eksplozję).
3. Rodzaj odlewania: żywica epoksydowa lub inne odlewanie żywicy stosuje się jako główną izolację. Ma prostą strukturę i niewielki rozmiar. Jest odpowiedni dla transformatorów o mniejszej pojemności.
Wybór transformatora typu suchego:
1. Typ ładowania
Obciążenia konwencjonalne (takie jak budynki komercyjne i fabryki): Preferowane są standardowe transformatory typu suchego.
Należy dostosować obciążenia specjalne (takie jak falowniki, sprzęt prostownika i nowe połączenie siatki energetycznej): tłumienie harmoniczne lub transformatory o wysokiej pojemności przeciążenia.
Obciążenia uderzeniowe (takie jak piece łukowe i dźwigi): Wybierz modele o silnej tolerancji na zwarcia i nadmiarowości rezerwy.
2. Środowisko instalacji
Przestrzeń wewnętrzna/zamknięta: Należy wziąć pod uwagę warunki wentylacyjne, otwarte (an/af) lub zamknięte (CST).
Środowisko zewnętrzne/trudne (wysoka wilgotność, spray solny, kurz): poziom ochrony IP55, wiatry odlewane żywicy epoksydowej i wybierane są grzejniki przeciw koncedensacyjne.
Obszary łatwopalne i wybuchowe (takie jak kopalnie i rośliny chemiczne): Wybierz modele certyfikowane odporne na eksplozję (takie jak ex-d iib t4).
Przyszły rozwój transformatorów typu suchego:
Wysoka wydajność i oszczędność energii oraz zastosowanie nowych materiałów
1.Popularyzacja amorficznych rdzeni stopowych
Utrata bez obciążenia transformatorów suchego stopu amorficznego jest o 60% ~ 80% niższa niż w tradycyjnych krzemowych arkuszach stali. W przyszłości, wraz ze spadkiem kosztów materiałów amorficznych, udział w rynku znacznie wzrośnie.
2. Eksploracja materiałów nadprzewodzących
Uzwojenia nadprzewodnictwa (HTS) o wysokiej temperaturze mogą przenosić energię elektryczną z prawie zerową odpornością. Są obecnie w etapie laboratoryjnym, a komercjalizacja wymaga przebicia wąskiego gardła systemów chłodzenia w niskiej temperaturze.
3. Przyjazne dla środowiska materiały izolacyjne
Bio żywicy epoksydowe, guma silikonowa i inne materiały degradowalne zastępują tradycyjne żywice w celu zmniejszenia śladów węglowych.
Bez halogenowe materiały opóźniające płomienie (takie jak ceramiczna guma silikonowa) spełniają surowe przepisy środowiskowe, takie jak UE ROHS 3.0.
Wniosek
Trójfazowe transformatory typu suchego są niezbędne do rozwoju bezpiecznych, zrównoważonych i inteligentnych sieci. W obliczu przyszłych możliwości i wyzwań Lugao Power Co., Ltd. nadal wprowadza innowacje i ulepsza technologię produkcyjną. Jest zaangażowany w spełnienie wymagań dystrybucji energii klientów na całym świecie i tworzenie najnowocześniejszych transformatorów typu suchego, które służą przyszłej inteligentnej sieci. Wybierz Lugao, aby chronić swój projekt dystrybucji energii.
